Membuat Garis Kontur Dan Profile Dengan Global Mapper

Posted By: Admin plazagps Di: News & info On: Wednesday, October 17, 2018 Views: 74

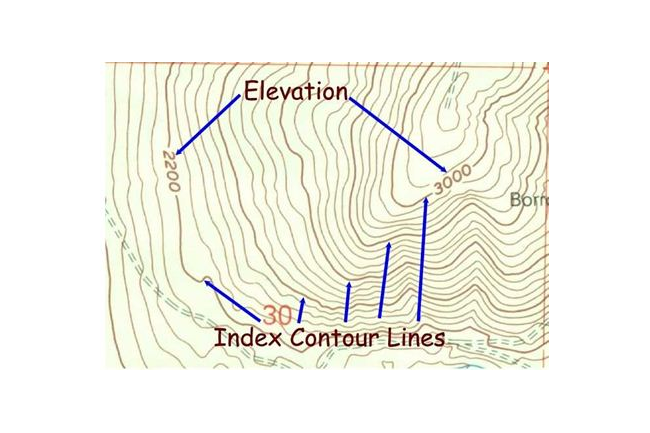

Garis Kontur merupakan garis  yang menghubungkan titik titik yang memiliki ketinggian yang sama dari datum tertentu. bagi surveyor pemetaan, istilah garis kontur sudah tidak asing lagi. Dulu pembuatan garis kontur masih manual digambar diatas kertas, sekarang dengan kemajuan teknologi telah banyak diciptakan perangkat lunak yang dapat secara otomatis membuat garis kontur. Salah satu perangkat lunak yang simple adalah Global Mapper

Garis Kontur merupakan garis  menghubungkan titik titik yang memiliki ketinggian yang sama dari datum tertentu. bagi surveyor pemetaan, istilah garis kontur sudah tidak asing lagi. Dulu pembuatan garis kontur masih manual digambar diatas kertas, sekarang dengan kemajuan teknologi telah banyak diciptakan perangkat lunak yang dapat secara otomatis membuat garis kontur. Salah satu perangkat lunak yang simple adalah Global Mapper. Bagaimana langkahnya? berikut langkah langkahnya :

1.siapkan file txt yang berisi data koordinat dengan format (P,E,N,Z/P,N,E,Z), pemisah antar kolom dapat menggunakan spasi atau koma atau tab, contoh seperti gambar di bawah

2. Buka Global Mapper lanjut klik File-Open file generic ascii text

3. Setelah sampai menu di bawah.

- pada jendela import type pilih elevation Grid from 3d point

- pada jendela fields to skip at start of line di isi 0 apa bila data koordinat  txt anda memiliki susunan e n z/n e z tanpa point ID

jika data bersusunan P E N Z D/P N E Z D maka pada jendela fields to skip at start of line di isi 1. Klik OK setelah pengaturan yang diperlukan sudah diisi.

4. pada tahap ini sesuaikan zona/proyeksi yang di pakai

5. Akan tampil seperti gambar di bawah, untuk meanmpilkan garis kontur Klik file-Generic Countur

6.Kemudian untuk menampilkan Profile Klik Tools Path Profile/LOS

7. Buat garis kemudian klik kanan maka profile akan tampil
